0.25t-0.5噸CD1型鋼絲繩電動葫蘆技術參數表
時間：2018-08-17來源：電動葫蘆廠家瀏覽次數：1751

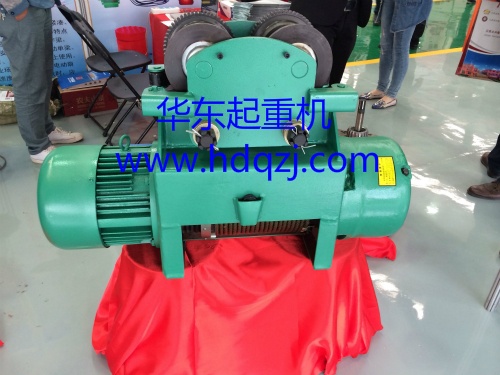

CD1型鋼絲繩電動葫蘆圖片
| 型 號 | CD1型鋼絲繩電動葫蘆 | ||||||||||
| 起 重機 量 | 噸 | 0.25T | 0.5T | ||||||||
| 起升高度 | 米 | 3M | 6M | 9M | 12M | 6M | 9M | 12M | 18M | ||
| 起升速度 | 米/分 | 8M/0.8M | 8M/0.8M | ||||||||
| 運行速度 | 米/分 | 20M/30M | 20M/30M | ||||||||
|
鋼 絲 繩 |
繩 徑 | 毫 米 | 3.6 | 5.1 | |||||||
| 規格(GB1102-74) | 6x19-3.6(YB261-73) | 6x19-5.1(YB261-73) | |||||||||
| 長度 | 米 | 8M | 14M | 20M | 26M | 16M | 22M | 28M | 40M | ||
|
運行 軌道 |
工字鋼型號 (GB706-88) |
12.6-20b | 16-28b | ||||||||
| 最小曲率半徑 | 米 | 1 | 1 | 1 | 1 | 1.5 | |||||
|
電 源 |
額定電壓 | 伏 | 三相交流380V | 三相交流380V | |||||||
| 額定頻率 | 赫茲 | 50HZ | 50HZ | ||||||||
| 機構工作級別 | M3/A3 | M3/A3 | |||||||||
| 結合次數 | 次/時 | 120 | 120 | ||||||||
|
起 升 電 機 |
型 號 | ZD112-4 | ZD121-4 | ||||||||
| 額定功率 | 千瓦 | 0.4KW | 0.8KW | ||||||||
| 額定轉速 | 轉/分 | 1380 | 1380 | ||||||||
| 額定電流 | 安 | 1.25A | 2.4A | ||||||||
|
運 行 電 機 |
型 號 | A025024 | ZDY111-4 | ||||||||
| 額定功率 | 千瓦 | 0.06KW | 0.2KW | ||||||||
| 額定轉速 | 轉/分 | 1380 | 1380 | ||||||||
| 額定電流 | 安 | 0.24A | 0.72A | ||||||||
|
基 本 尺 寸 |
固 定 式 A 型 |
L | 毫米 | 390 | 390 | 549 | 615 | 616 | 688 | 760 | 904 |
| l' | 毫米 | 104/156 | 104/222 | 288 | 354 | 318 | 390 | 462 | 606 | ||
| f' | 毫米 | 406 | 490 | ||||||||
| B' | 毫米 | 130 | 190 | ||||||||
| ø | 毫米 | 11 | 15 | ||||||||
| δ | 毫米 | 7 | 7 | ||||||||
| a | 毫米 | - | 150 | ||||||||
| g | 毫米 | 176 | 235 | ||||||||
| h | 毫米 | 90 | 120 | ||||||||
|
電 動 小 車 式 |
l1 | 毫米 | 140 | 185 | |||||||
| l2 | 毫米 | 64 | 64 | 64 | 231 | - | 424 | ||||
| f | 毫米 | 421/460 | 460 | 550 | 650 | ||||||
| Bmax | 毫米 | 398 | 415 | -897 | |||||||
| 固定式(A)型總重 | 公斤 | 32KG | 34KG | 38KG | 37KG | 80KG | 85KG | 90KG | 95KG | ||
| 電動小車式(D型)總重 | 公斤 | 40KG | 45KG | 36KG | 51KG | 135KG | 145KG | 155KG |
175KG |
||
